Nut-Schwert-Verbindungselement für alle mechanischen BSWO Anschlüsse
Beschreibung
LT 1 • Universal Anschlusselement
Das Kernelement für alle mechanischen Verbindungen ist dabei das Universal-Anschlusselement LT 1. Die Verbindung wurde bereits im Jahr 2009 gemeinsam mit dem ersten LINETECH Produkt, der ÜK LT 1-2, entwickelt. Die robuste Schwert-Nut Verbindung, welche bei der Anprallprüfung direkt angefahren wurde, verrichtet seither tausendfach zuverlässig ihren Dienst.

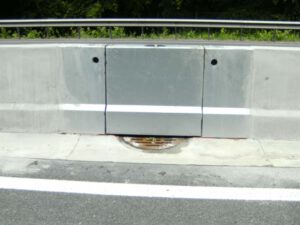

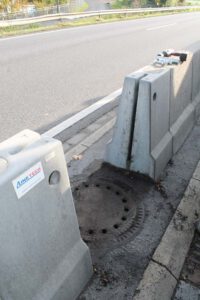

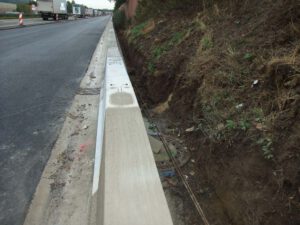

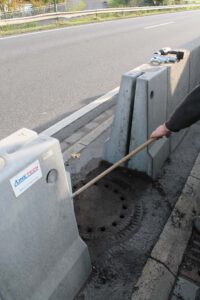

Gleichzeitig ermöglicht der LT 1 ein schnelles und einfaches Öffnen bzw. Schließen der Verbindung, wie z.B. insbesondere beim LT 1-3-1 Wartungselement – und das für eine unbegrenzte Anzahl von Intervallen.
Das Universal-Anschlusselement LT 1 ist für die Aufhaltestufen H2 und H4b erhältlich.
Das Universal-Anschlusselement LT 1 ist für die Aufhaltestufen H2 und H4b erhältlich.
Technische Daten
Produktmerkmale
- ⇒ Robuste und dauerhafte Stahlkonstruktion
- ⇒ Integrierte Betonstahlbewehrung zur Anbindung der Längsbewehrungselemente aus den angeschlossenen Ortbetonschutzwänden
- ⇒ Erhältlich für alle einseitigen und doppelseitigen LINETECH Profilvarianten, Fremdprofile auf Anfrage
- ⇒ Konzipiert für beliebiges Öffnen und Schließen von angebundenen Systemelementen
- ⇒ Sicher durch Nut-Schwert-Verbindung und M27 Sicherungsschraube
- ⇒ Eine Öffnung an der Oberseite ermöglicht das Befüllen mit Betons sowie das Einbringen von Verdichtungsgeräten
- ⇒ Erhältlich für alle Strecken- und Brückenvarianten (auch für verschiedene Neigungen der Unterlage)
- ⇒ Einfache Installation

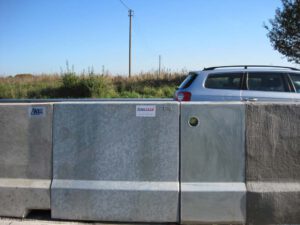

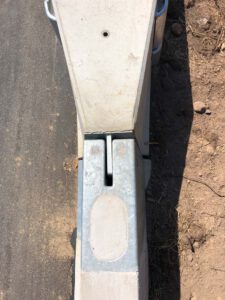

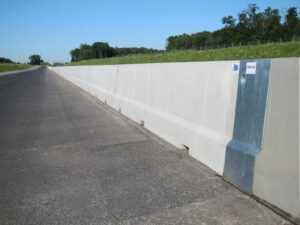

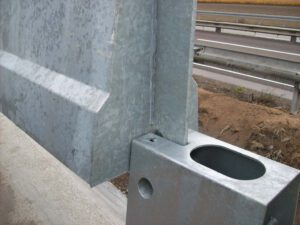

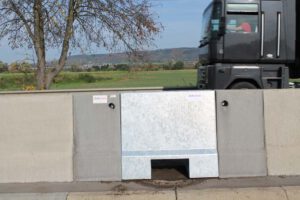

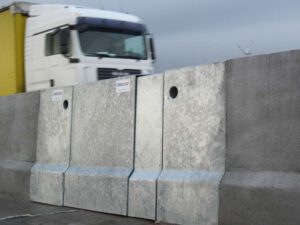

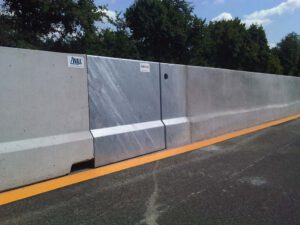

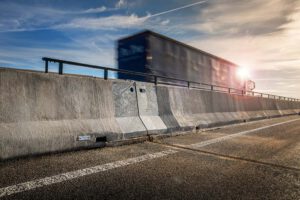

Fotos und Grafiken
