LT 201 BW

LT 201 BW Betonschutzwand Linetech

BSWO Bauwerk / N2-H2-L2 • W1 / einseitig wirkend

Beschreibung

icon für Bauwerksysteme für Fahrzeugrückhaltesysteme von Linetech

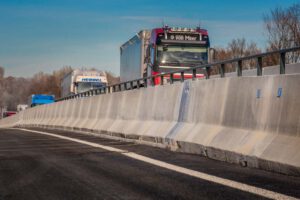

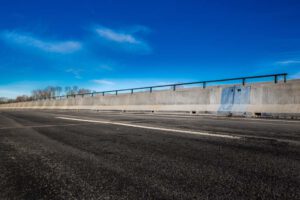

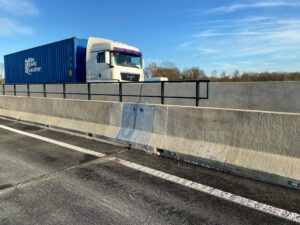

LT 201 BW • Ortbetonschutzwand für Bauwerke

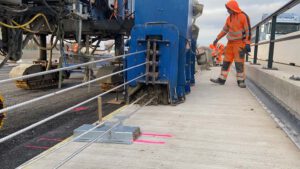

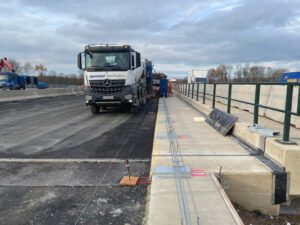

Kennzeichnend für die Schutzeinrichtung für Ingenieurbauwerke LT 201 BW, H2 mit Step-Line Profil ist, dass sie in Ortbetonbauweise mit einem Gleitschalungsfertiger hergestellt wird. Die Wirkungsweise ist einseitig.

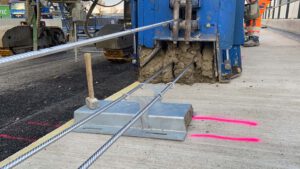

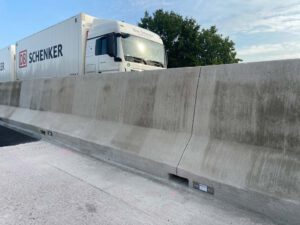

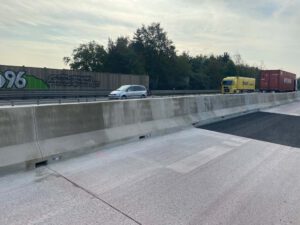

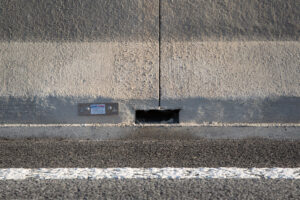

Die BSWO ist frei aufgestellt. Im Abstand von 3 m befinden sich im Fußbereich der BSWO Schubplatten zur Lagesicherung, welche mittels jeweils 2 Verbundankern Ø 12 mm in der Unterlage befestigt werden.
Für die BSWO sind Dilatationen verfügbar: Standardelement LT 1-5-1 (Dehnweg 0-60 mm). Weitere Dilatationen: LT 1-5-1 (Dehnweg 0-100 mm), LT 1-5-1 (Dehnweg 0-40 mm), LT 1-4-1 (Dehnweg 0 – 400 mm).
Die Schutzreinrichtung wurde zusätzlich mit einer TB32 Fahrzeugprüfung erfolgreich getestet und erfüllt somit auch die Anforderungen für die Aufhaltestufen N2 und L2.

Gemeinsam mit der LT 205-12 und der LT 206 kann eine durchgehende unverschiebliche N2, H2, L2 Sicherheit realisiert werden.

Vorteile im Einsatz

  • ⇒ PKW Anpralle erfordern in der Regel keine Reparaturen
  • ⇒ Keine dyn. Durchbiegung, keine Schäden an BSWO
  • ⇒ Hohe LKW Durchbruchsicherheit, hohe System-Restsicherheit auch nach erfolgten Fahrzeug-Anprallen
  • ⇒ Dauerhaft durch Edelstahlbewehrung oder TOK®-BSW Fuge
  • ⇒ Sehr gut geeignet für schmale Bauwerke, schmale Brückenkappen und enge Einbauverhältnisse
  • ⇒ Geringe Betriebskosten bei maximaler Wartungsfreundlichkeit



Zusatzinformationen

  • ● Frei aufgestellte BSWO für Bauwerke ohne dyn. Durchbiegung
  • ● Gemeinsam getestet mit Dilatation LT 1-5-1 und Systemhalter LT 901
  • ● Profilgleich mit LT 105 ME, LT 205-10 und LT 205-12
  • ● Relevante Faktoren nach DIN Fachbericht 101/DIN EN 1991-2: Belastungsklasse C,
    Horizontale Hilfsgröße 249 kN, Vertikalkraft Faktor V = 1,00
  • ● Platzbedarf 60 cm, aufgrund Unverschieblichkeit hinterfüllbar

Technische Daten

Abmessungen/Gewicht

Systembreite 0,60 m
Systemhöhe 0,90 m
Kopfbreite 0,20 m
Ca. Gewicht (ρBeton = 2,35 t/m³) 752 kg / m

Produktdetails

Profil/Wirkungsweise Step-Line Profil / einseitig
Aufstellart frei aufgestellt
Lagesicherung Schubplatte LT 201 SP *
Prüflänge 62,1 m
Unterlage Beton
Bewehrung Baustahl oder Edelstahl
TK FRS Identifikation SE-1222

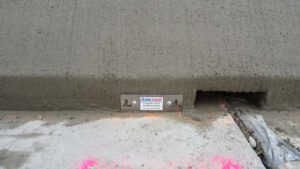

* Schubplatte enthält Entwässerungsöffnung

Kennwerte Anprallprüfung

Aufhaltestufe N2, H2, L2
Prüfung TB11 TB32 TB51
Normalisierte dyn. Durchbiegung 0,0 m 0,0 m 0,0 m
Wirkungsbereich Klasse W1 W1 W1
Anprallheftigkeit ASI B B
Fahrzeugeindringung Klasse VI 2

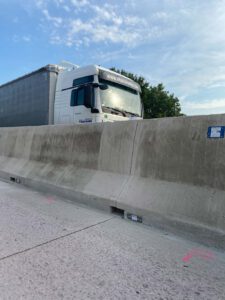

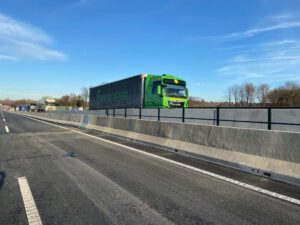

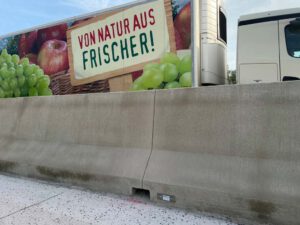

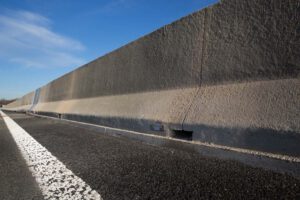

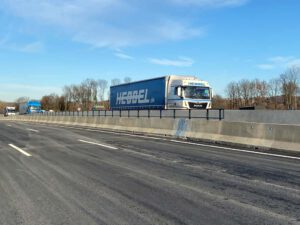

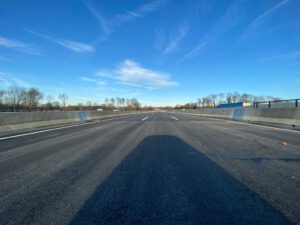

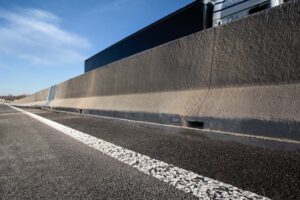

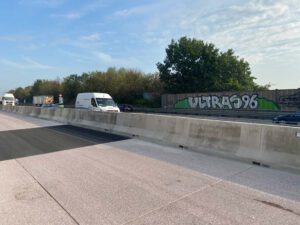

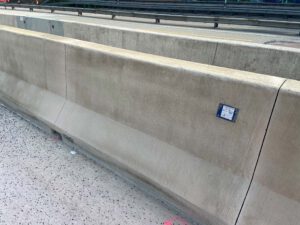

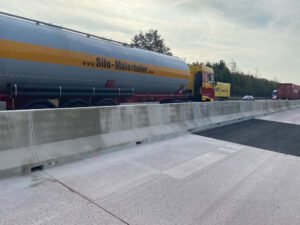

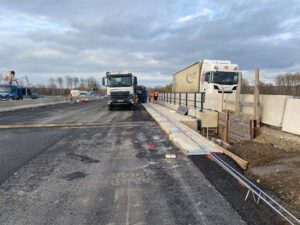

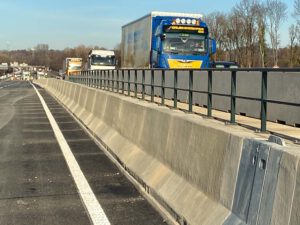

Fotos und Grafiken

Produktflyer und Dokumente

LT 201 BW_Produktflyer

LT 201 BW_PF_de_V 02_04-22_Digital


LT 201 BW, N2_Datenblatt

LT 201 BW, N2_DB_de_V02_11-22_SE-xxxx


LT 201 BW, H2_Datenblatt

LT 201 BW, H2_DB_de_V03_11-22_SE-1222


LT 201 BW, L2_Datenblatt

LT 201 BW, L2_DB_de_V01_11-22_SE-xxxx


LINETECH Duo LT 20...

Linetech Beileger Straßen und Autobahn 170322


Durchgehende, profilgleiche, unverschiebliche L2 Sicherheit für Strecke und Bauwerk


Linetech H2 Kompak...

Nur 3 Schutzeinrichtungen und 4 Übergänge für alle Anwendungen im N2 / H2 / L2 Spektrum.
