LT 101 SP / LT 104 SP Schubplatte

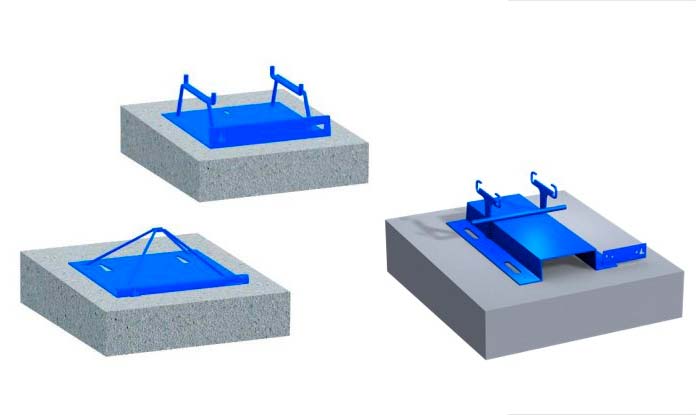

Produktbild Linetech Schubplatte

Schubplatte zur Lagesicherung für die LT 101 ME bzw. alle LT 104 ME BSWO

Beschreibung

LT 101 SP / LT 104 SP • Schubplatte

Schutzeinrichtungen für Bauwerke müssen in der Lage gesichert werden, um eine Verschiebung zu vermeiden. LINETECH Schutzeinrichtungen für Bauwerke enthalten aus diesem Grund sogenannte Schubplatten, welche mittels Verbundankern auf der Unterlage befestigt werden. Die Schubplatten werden vor der BSWO Herstellung installiert und werden beim Betoniervorgang einfach überfahren. Zusätzlich nehmen die Schubplatten die untere Bewehrungslage auf.

LINETECH Schubplatten werden in der Regel in einem Abstand von 3 m installiert. Die Schubplatte LT 101 gehört zur BSWO LT 101 und die Schubplatte LT 104 gehört zur BSWO LT 104. Die Produktfamilie der LT 104 besteht aus insgesamt drei Schutzeinrichtungen, aus diesem Grund wurde für alle drei Betonschutzwände das gleiche Prinzip mit Schubplatten übernommen.

Technische Daten

Produktmerkmale

  • ⇒ Einfache, robuste und dauerhafte Stahl-Konstruktion
  • ⇒ Zwei Langlöcher zur Aufnahme der Verbundanker
  • ⇒ Einfache und robuste Aufbaukonstruktion zur Aufnahme der unteren Bewehrungslage
