LT 206

LT106

BSWO Strecke / H2 • W2 / ein- oder zweiseitig wirkend

Beschreibung

icon für Streckensysteme Fahrzeugrückhaltesysteme von Linetech

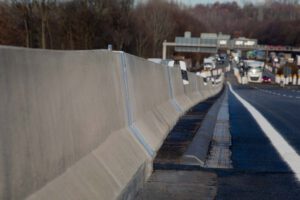

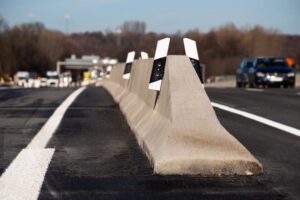

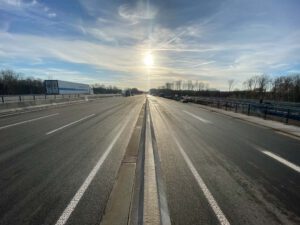

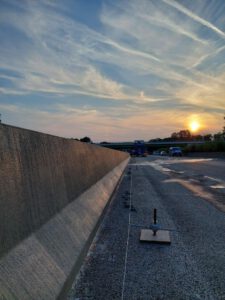

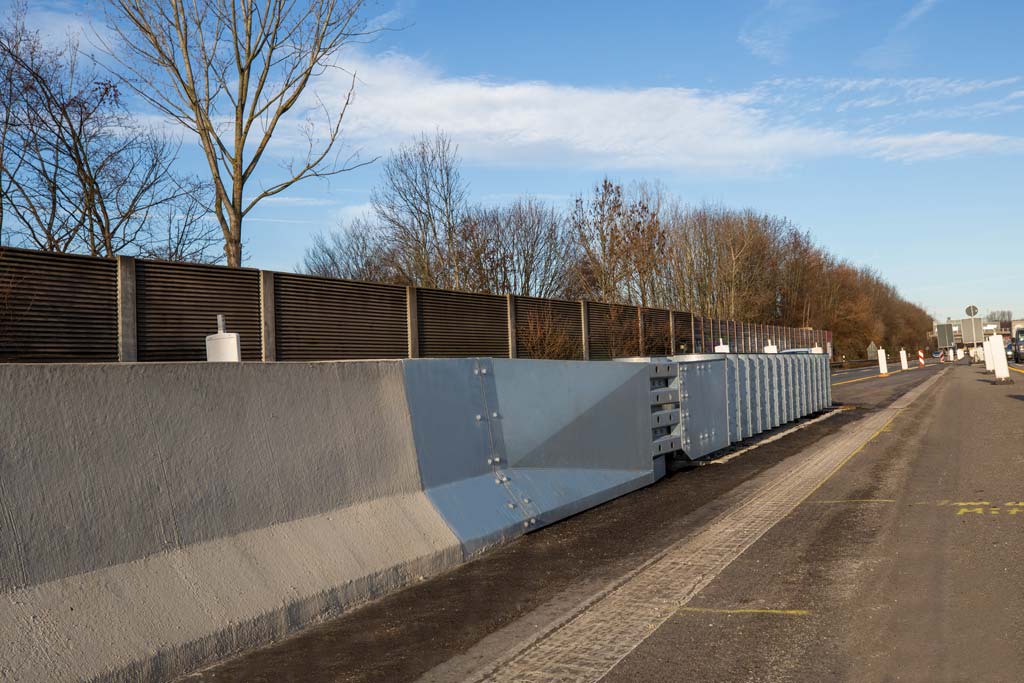

LT 206 • Ortbetonschutzwand für die Strecke

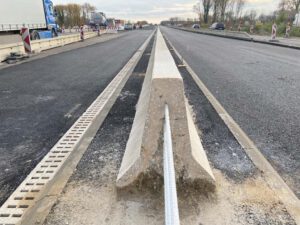

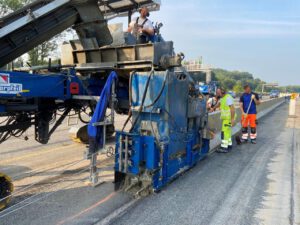

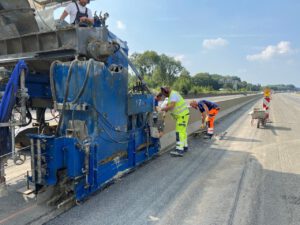

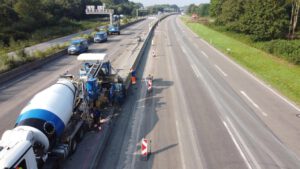

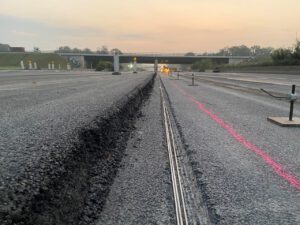

Kennzeichnend für die symmetrische Schutzeinrichtung LT 206 mit Step-Line Profil ist, dass sie in Ortbetonbauweise mit einem Gleitschalungsfertiger hergestellt wird. Die Wirkungsweise kann je nach Einbausituation einseitig oder zweiseitig sein. Die BSWO ist eine Modifikation der LT 205-12. Die Einspannung des Systems in der Unterlage erfolgt über eine mittig unter der BSWO in der Unterlage befindliche Nut mit den Abmessungen 10 x 3 cm (Breite x Tiefe).

Vorteile im Einsatz

  • ⇒ PKW Anpralle erfordern in der Regel keine Reparaturen
  • ⇒ Nur 12 cm dicke Unterlage, ohne dynamische Durchbiegung
  • ⇒ Hohe LKW Durchbruchsicherheit, hohe System-Restsicherheit auch nach erfolgten Fahrzeug-Anprallen
  • ⇒ Edelstahlbewehrung garantiert Dauerhaftigkeit
  • ⇒ Universell einsetzbar an allen Einbauorten. Ideal für enge Einbauverhältnisse, Mittelstreifen und Wasserschutzgebiete
  • ⇒ Geringe Betriebskosten bei maximaler Wartungsfreundlichkeit



Zusatzinformationen

  • ● Modifikation der BSWO LT 205-12
  • ● Hinterfüllbar aufgrund Unverschieblichkeit des Systems
  • ● Profilgleich mit LT 106 ME
  • ● Platzbedarf ein- und zweiseitig wirkend 75 cm

Technische Daten

Abmessungen/Gewicht

Systembreite 0,745 m
Systemhöhe 0,90 m
Kopfbreite 0,20 m
Ca. Gewicht (ρBeton = 2,35 t/m³) 833 kg / m

Produktdetails

Profil/Wirkungsweise Step-Line Profil/zweiseitig
Aufstellart eingespannt
Lagesicherung Nut (10 cm breit, 3 cm tief)
Prüflänge
Unterlage Asphalt/Beton
Bewehrung Edelstahl
TK FRS Identifikation in Bearbeitung

Kennwerte Anprallprüfung

Aufhaltestufe H2
Prüfung TB11* TB51
Normalisierte dyn. Durchbiegung 0,0 m 0,0 m
Wirkungsbereich Klasse W2** W2**
Anprallheftigkeit ASI B
Fahrzeugeindringung Klasse VI 2

* Übertragung TB11 & TB51 Ergebnisse von LT 105/106/205 Prüfungen
** Wirkungsbereich W2 resultiert aus Systembreite

Produktflyer und Dokumente

LT 206_Pro...

LT 206_PF_de_V 01_04-20_Digital


LT 206_Dat...

LT 206_DB_de_V03_01-20_SE-xxxx

Zubehör

LT 901 – Systemhalter
LT 901 – Systemhalter

Systemelement zur Aufnahme von Verkehrszeichen oder sonstiger Elemente wie z.B. Übersteighilfen


LT 902 Entwässerungsöffnung
LT 902 Entwässerungsöffnung

BSWO Einbau-Element zur Durchleitung von Oberflächenwasser


LT 903 / LT 904 Übersteighilfe
LT 903 / LT 904 Übersteighilfe

BSWO und BSWF Übersteighilfe mit einem bzw. zwei Handläufen


LT 1-3-1 Wartungsöffnung
LT 1-3-1 Wartungsöffnung

In BSWO integrierte, abnehmbare Abdeckhaube, Anbindung an BSWO mittels zwei Stück LT 1


LT 1-5-1 Kurz-Dilatation
LT 1-5-1 Kurz-Dilatation

Systemelement für die Aufhaltestufe H2 für kurze Dehnwege zur Überbrückung von Raumfugen für H2 BSWO auf Bauwerken


LT 905 Spaltabdeckung
LT 905 Spaltabdeckung

Einbauelement zur Spaltabdeckung für die LT 1-5-1 Kurz-Dilatation
