LT 205 -10

LT 205

BSWO Strecke / H2 • W2 / einseitig wirkend

Beschreibung

icon für Streckensysteme Fahrzeugrückhaltesysteme von Linetech

LT 205-10 • Ortbetonschutzwand für die Strecke

Kennzeichnend für die Schutzeinrichtung LT 205-10 mit Step-Line Profil ist, dass sie in Ortbetonbauweise mit einem Gleitschalungsfertiger hergestellt wird. Die Wirkungsweise ist einseitig. Die Anprallprüfung erfolgte mit einer 10 cm hohen Asphaltunterlage. Die Einspannung des Systems in der Unterlage erfolgt über eine mittig unter der BSWO Bewehrungsachse in der Unterlage befindliche Nut mit den Abmessungen 10 x 3 cm (Breite x Tiefe).

Vorteile im Einsatz

  • ⇒ PKW Anpralle erfordern in der Regel keine Reparaturen
  • ⇒ Hohe LKW Durchbruchsicherheit, hohe System-Restsicherheit auch nach erfolgten Fahrzeug-Anprallen
  • ⇒ Edelstahlbewehrung garantiert Dauerhaftigkeit
  • ⇒ Dicke der Unterlage beträgt nur 10 cm. Kompaktes Design mit geringem Wirkungsbereich
  • ⇒ Ideal für Wasserschutzgebiete
  • ⇒ Geringe Betriebskosten bei maximaler Wartungsfreundlichkeit



Zusatzinformationen

  • ● Erste BSWO mit reiner Edelstahlbewehrung
  • ● Gemeinsam getestet mit Entwässerungsöffnungen LT 902
  • ● Profilgleich mit LT 105 ME, baugleich mit LT 205-12
  • ● Platzbedarf 80 cm

Technische Daten

Abmessungen/Gewicht

Systembreite 0,60 m
Systemhöhe 0,90 m
Kopfbreite 0,20 m
Ca. Gewicht (ρBeton = 2,35 t/m³) 767 kg / m

Produktdetails

Profil/Wirkungsweise Step-Line Profil/einseitig
Aufstellart eingespannt
Lagesicherung Nut (10 cm breit, 3 cm tief)
Prüflänge 57,6 m
Unterlage Asphalt/Beton
Bewehrung Baustahl oder Edelstahl
TK FRS Identifikation SE – 1112

Kennwerte Anprallprüfung

Aufhaltestufe H2
Prüfung TB11 TB51
Normalisierte dyn. Durchbiegung 0,0 m 0,2 m
Wirkungsbereich Klasse W1 W2
Anprallheftigkeit ASI B
Fahrzeugeindringung Klasse VI 1

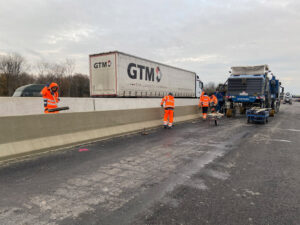

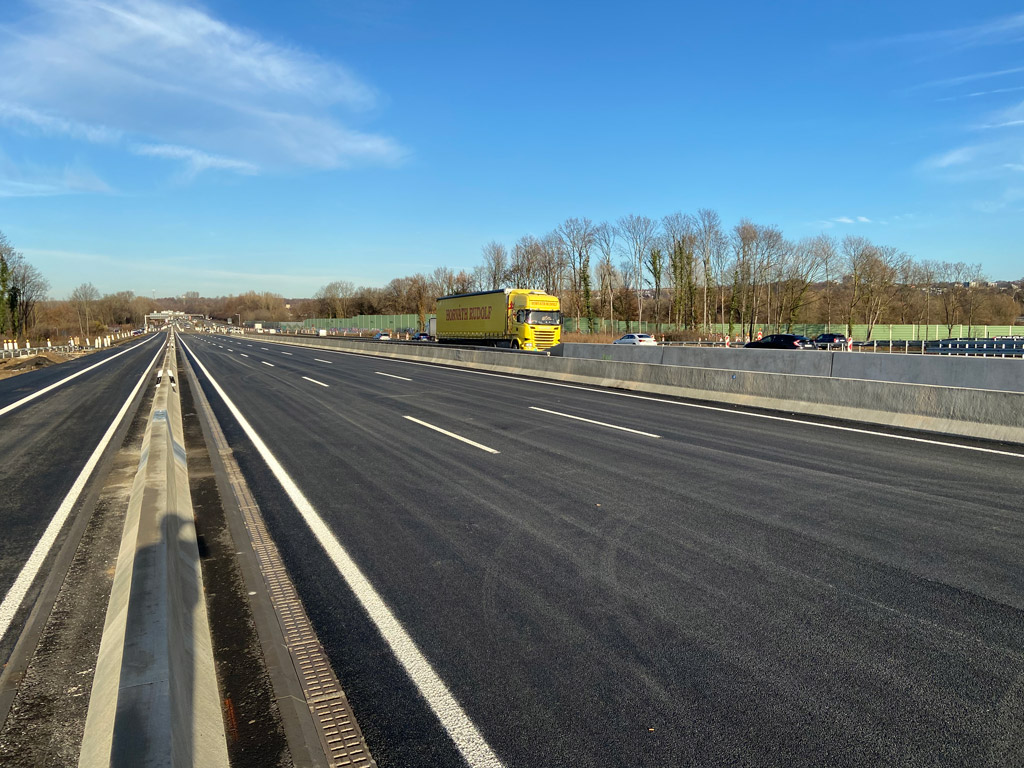

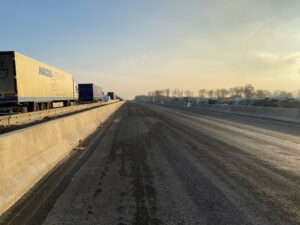

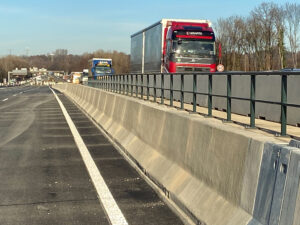

Fotos und Grafiken


Produktflyer und Dokumente

LT 205-10_...

LT 205-10_PF_de_V 03_04-20_Digital


LT 205-10_...

LT 205-10_DB_de_V03_01-20_SE-1112

Zubehör

LT 901 – Systemhalter
LT 901 – Systemhalter

Systemelement zur Aufnahme von Verkehrszeichen oder sonstiger Elemente wie z.B. Übersteighilfen


LT 902 Entwässerungsöffnung
LT 902 Entwässerungsöffnung

BSWO Einbau-Element zur Durchleitung von Oberflächenwasser


LT 903 / LT 904 Übersteighilfe
LT 903 / LT 904 Übersteighilfe

BSWO und BSWF Übersteighilfe mit einem bzw. zwei Handläufen


LT 1-3-1 Wartungsöffnung
LT 1-3-1 Wartungsöffnung

In BSWO integrierte, abnehmbare Abdeckhaube, Anbindung an BSWO mittels zwei Stück LT 1


LT 1-5-1 Kurz-Dilatation
LT 1-5-1 Kurz-Dilatation

Systemelement für die Aufhaltestufe H2 für kurze Dehnwege zur Überbrückung von Raumfugen für H2 BSWO auf Bauwerken


LT 905 Spaltabdeckung
LT 905 Spaltabdeckung

Einbauelement zur Spaltabdeckung für die LT 1-5-1 Kurz-Dilatation
